Pasadyang Vacuum Compression Bag Production — Welded TPU

Ang Sealock ay isang custom na vacuum compression bag manufacturer at OEM supplier. Ang isang hindi tinatagusan ng tubig na bag ay kailangang panatilihing lumabas ang tubig hangga't ito ay nasa tubig. Kailangang panatilihin ang isang compression baghangintuloy-tuloy, sa loob ng ilang linggo, laban sa pressure differential na hindi kailanman nakakarelax. Ang mga molekula ng hangin ay malayong mas maliit kaysa sa mga patak ng tubig at ang isang vacuum ay hindi tumitigil sa paghila, na ginagawa itong ang pinaka-hinihingi na problema sa sealing sa aming hanay. Sinasaklaw ng gabay na ito kung paano aktwal na ginawa ang mga bag na ito — ang balbula, ang pagsasara, ang pump integration, at ang inflation test na sumasagot sa kung ano ang wala nang iba.

Ang Balbula ay ang Produkto

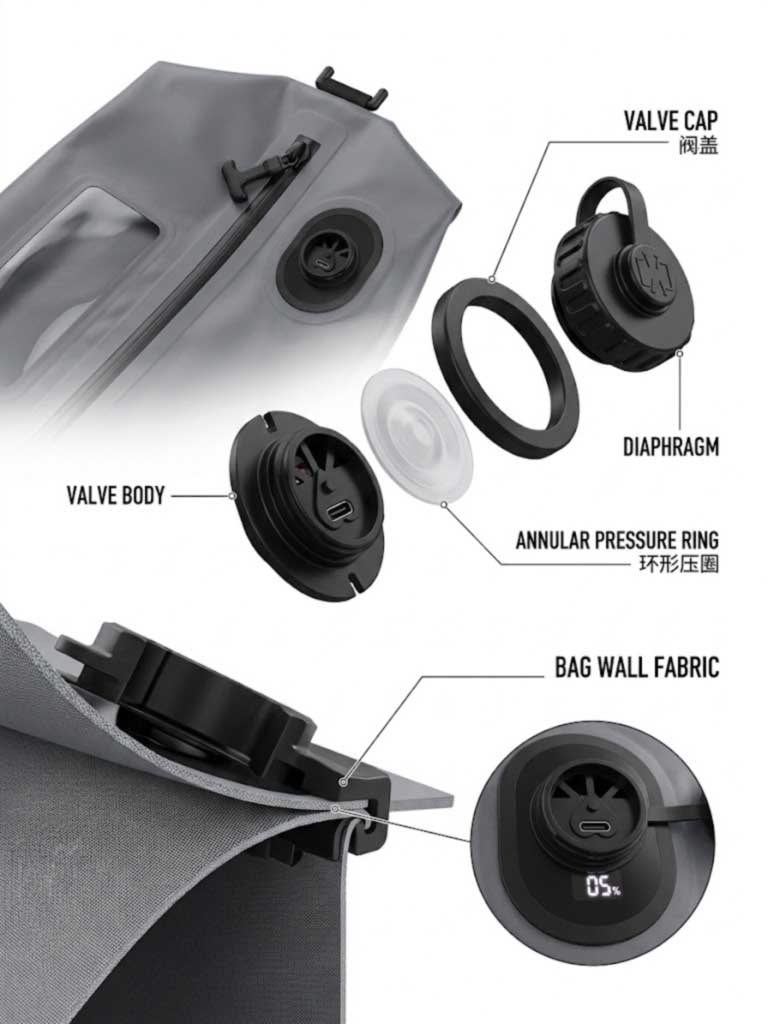

Lahat ng iba pa ay maaaring tama at ang isang masamang balbula ay mawawala pa rin ang vacuum sa magdamag. Ang one-way valve assembly sa isang compression bag ay may partikular na anatomy, at ang bawat bahagi ay gumagawa ng trabaho:

• Isang panloob na katawan ng balbula na may flange, nakaupo sa loob ng bag, ang flange nito ay sumasali sa lugar sa paligid ng siwang sa dingding ng bag.
• Isang nababaluktot na dayapragmna bumabaluktot palayo sa bag upang palabasin ang hangin sa ilalim ng pagsipsip, pagkatapos ay tatatak kapag ang presyon sa loob ay mas mababa kaysa sa paligid sa labas. Ang mas mahusay na mga disenyo ay nagbibigay ng dayapragmmga lugar na may iba't ibang katigasansa halip na pare-parehong kakayahang umangkop.
• Isang inaasahang annular na singsingna nagtatagpo ang diaphragmlinear contact— ang aktwal na linya ng sealing, at ang geometry na nagpapasya kung ang isang vacuum ay tumatagal ng isang gabi o isang season.
• Isang panlabas na takip o retaining ringnaka-mount sa labas, na nag-snap o sinulid sa nakausli na katawan ng balbula atbitag ang materyal ng bag sa pagitan ng dalawang bahagi.

Ang huling puntong iyon ay ang pangunahing prinsipyo ng pagmamanupaktura: ang balbula aymekanikal na nakunansa pamamagitan ng pader ng bag pati na rin nakatali dito. Wala alinman sa nag-iisa ay sapat - isang bono na walang capture peels sa ilalim ng paulit-ulit na mga ikot ng bomba; makunan nang walang bond na tumagas sa interface.

Ang Panuntunan sa Pagbubuklod na Nagpapasya sa Pagkakaaasahan ng Valve

Ang pagbubuklod ng isang matibay na katawan ng balbula sa isang nababaluktot na dingding ng bag ay maaaring gawin sa pamamagitan ng pagdikit o sa pamamagitan ng thermal bonding, at mayroong isang itinatag na prinsipyo na dapat ilagay sa iyong detalye:ang mga nakahihigit na resulta ay nakukuha kapag ang mga ibabaw na pinagbuklod ay may katulad na materyal.

Ang praktikal na kahihinatnan para sa isang TPU compression bag ay direkta. Kung ang panloob na ibabaw ng bag ay TPU, ang valve flange ay dapat na isang katugmang weldable polymer upang ang pagdugtong ay isang tunay na materyal na pagsasanib sa halip na isang malagkit na patong na nagsasakdal sa dalawang magkaibang plastik. Ang isang malagkit na bono ay isang pangatlong materyal na may sarili nitong pag-uugali sa pagtanda, at ito ang eksaktong uri ng joint na nananatili sa isang factory test at nabigo sa loob ng anim na buwan sa imbakan.

Tukuyin ang valve flange material sa tabi ng bag laminate, hindi hiwalay. Ito ang nag-iisang pinakakapaki-pakinabang na linya na maaaring idagdag ng mamimili sa isang compression bag tech pack.

Ang Failure Mode Nobody Specifies Against: Lint

Ang isang ito ay nararapat ng higit na pansin kaysa sa nakukuha nito, dahil ang produkto ay ginagamit halos eksklusibo sa mga tela. Kasama sa mga disenyo ng balbula ang mga vane upang panatilihing malayo ang materyal ng bag at malalaking bagay mula sa mga butas ng hangin — ngunithindi pinipigilan ng mga vanes ang maliliit na particle na pumapasok sa mga butas ng hangin, kung saan hinaharangan nila ang mga butas o pinipigilan ang diaphragm na magsara nang maayos kapag natapos na ang paglisan.

Damit, kumot at pababa ang lahat ng malaglag na hibla. Ang isang bag na naka-pack na may balahibo ng tupa at isang down jacket ay bumubuo ng eksaktong mga particle na makikita sa isang diaphragm sealing na mukha. Ang isang bag na perpektong lumikas at pagkatapos ay unti-unting nagre-refill sa loob ng dalawang araw ay napakadalas na isang diaphragm na bahagyang nakabukas sa pamamagitan ng isang hibla, hindi isang tumutulo na tahi — na siyang dahilan kung bakit nag-uulat ang mga user ng mga tagas na hindi nila mahanap.

Ang mga sagot sa engineering ay tinukoy:

• Isang elemento ng filtersa pagbubukas ng balbula, kaya ang inilikas na hangin ay sinasala bago ito umabot sa diaphragm.
• Radial air deflectorssa ilalim ng upuan ng balbula — mga palikpik na nakaayos sa radial symmetry na nagwawalis ng materyal ng bag, damit at kumot mula sa mga butas ng hangin sa panahon ng paglisan, upang ang tela ay hindi madikit sa balbula.
• Isang screw-down cap na may stop devicepagpindot sa diaphragm, na nagdaragdag ng mechanical seal na hindi nakasalalay sa sariling pagsasara ng diaphragm. Gumagamit ang aming SL-P1133 ng sinulid na takip na may gasket para sa eksaktong kadahilanang ito: kapag naalis na ang pump, hindi na nakadepende ang seal sa diaphragm lamang.

Pagwelding ng Electric Pump sa isang Panel

Ang built-in na bomba ay isang matibay, pinapagana na pagpupulong na hinangin sa isang nababaluktot na selyadong pader. Ang mga kinakailangan ay nakasalansan:

• Isang ABS housing na may gasketed interfacesa panel, hinangin sa halip na nakadikit.
• Isang screw-down na waterproof capsa ibabaw ng pump, kaya ang mga electronics ay selyadong kapag hindi ginagamit.
• Pagpigil ng baterya— ang cell at charging port ay nakatira sa loob ng isang selyadong housing sa isang produkto na paulit-ulit na pinipiga at hinahawakan.
• Auto-stop na kontrol, kaya tinapos ng motor ang pag-ikot sa halip na tumakbo laban sa isang selyadong bag.

Ang pump weld ay isang hiwalay na window ng proseso mula sa mga body seams, na may sarili nitong mga parameter at sarili nitong inspeksyon — at ang housing seal nito ay sinusuri nang hiwalay sa pagpapanatili ng vacuum ng bag.

Ang Window Panel at ang Pagsara

Ang transparent na bintanaay isang dissimilar-material weld: malinaw na TPU film sa isang TPU-laminated na tela. Ang namamahala na tuntunin ay ang mas mataas na glass-transition-temperatura na materyal ay dapat magpainit muna at mag-conduct sa lower-Tg one; patakbuhin ito sa kabilang paraan at ang pelikula ay labis na natutunaw habang ang laminate ay hindi kailanman nagsasama ng maayos, na nagbibigay ng isang window na mukhang maayos at delaminate sa ibang pagkakataon.

Ang mga panel ng bintana ay nangangailangan din ng paghawak ng disiplina sa sahig. Gumagana ang aming mga istasyon ng pagpupulongputing guwantes na may solusyon sa paglilinis, pinupunasan ang bawat unit bago at pagkatapos ng pagpapatakbo ng bintana at hardware — dahil ang langis o alikabok sa isang malinaw na pelikula ay parehong cosmetic defect at isang weld contaminant.

Ang pagsasaraay isang full-length na selyadong waterproof zipper na may molded tooth chain, na hinangin sa panel. Ito ang sangkap na naghihiwalay sa isang welded compression bag mula sa isang conventional: isang gasket-sealed zipper ay isang compressed seal, kung saan ang isang press-fit zip-lock strip ay wala. Edge binding sa reinforced webbing pagkatapos ay pinoprotektahan ang perimeter mula sa abrasion sa loob ng bagahe.

Ang Pagkakasunod-sunod ng Produksyon

1. Pagputol— mga panel ng katawan, window film at binding cut sa tolerance; ang isang welded seam ay walang allowance na sumipsip ng drift.
2. Hinang sa bintana— malinaw na pelikula na hinangin sa panel ng katawan sa ilalim ng mga parameter na hindi magkatulad na materyal.
3. Pag-install ng balbula at bomba— nabuo ang siwang, nakapatong ang katawan ng balbula at naka-bond ang flange, naka-engage ang retaining cap, o naka-welded ang pump housing at nakalagay ang gasket. Ang bawat isa ay nagpapatakbo ng sarili nitong set ng parameter.
4. Siper welding— ang sealed zipper tape na hinangin sa panel na may void-free bond, kaya tuloy-tuloy ang seal mula sa tela hanggang sa zipper.
5. Hinang ng katawan— ang perimeter seams ay pinagsama sa 27.12 MHz, na may mga test welds at peel test sa bawat pagsisimula ng pagtakbo.
6. Nagbubuklod sa gilid— reinforced webbing na inilapat sa perimeter.
7. Paglilinis— gloved wipe-down ng bintana at hardware.
8. Pagsubok sa pagtagas ng inflation— bawat unit, bago mag-impake.
9. Panghuling inspeksyon, pag-label at pag-iimpakemay batch identification.

Ang Inflation Test: Presyon Mula sa Loob

Ito ang hakbang na nakikilala ang linya ng compression bag mula sa isang pangkalahatang linyang hindi tinatablan ng tubig, at ito ay tumatakbobawat yunit sa halip na isang sample. Ang bawat bag ay pinalaki sa pamamagitan ng isang air gun hanggang ang katawan ay nasa ilalim ng positibong panloob na presyon, pagkatapos ay itabi sa isang batch at obserbahan.

Ang lohika ay nagkakahalaga ng pag-unawa, dahil ito ay kabaligtaran ng vacuum test at nakakakuha ng iba't ibang mga pagkakamali.Ang inflation ay nagtutulak sa bawat tahi palabas mula sa loob, nilo-load ang mga welds, ang valve capture, ang zipper interface at ang window frame sa direksyon na pinakamahina ang mga ito. Ang isang marginal weld na humahawak laban sa panlabas na presyon ng tubig ay magbubukas sa ilalim ng panloob na presyon. Ang mga bag na nananatiling napalaki sa panahon ng pagmamasid ay pumasa; anumang lumambot ay hinihila at tinutunton.

Tumakbo sa tabi nito, ang pamamaraan ng inspeksyon ng customer —unboxing, vacuum extraction, 24-hour static rest, at air-leak determination— sumusubok sa kabaligtaran na direksyon, at sa produktong ito ay hindi ito isang analogue para sa pagganap: ito mismo ang gagawin ng end user sa bag. Sa pagitan ng dalawa, ang selyo ay napatunayan sa ilalim ng parehong positibo at negatibong presyon.

Ang Batayan ng Produkto

Imahe	Model at spec	Ipinakikita nito ang kakayahan sa produksyon	MOQ
	SL-P1083 Compression Bag na may Built-In Pump— 42×29×11 cm, 13.4L; electric pump na hinangin sa panel ng katawan; ABS housing na may selyadong gasket interface; screw-down na hindi tinatagusan ng tubig na takip; USB-C, 1,500 mAh, humigit-kumulang 90 cycle bawat charge; 4,000 Pa, humigit-kumulang 15 segundo; digital countdown na may auto-stop; welded malinaw na TPU window; webbing-bound na mga gilid; molded D-ring sa isang welded anchor platform.	Pinaganang pagpupulong na hinangin sa isang selyadong pader — ang pinakakumplikadong build sa hanay	300
	SL-P1133 Compression Bag na may Hand Pump— 48×29×10 cm, 13.9L;screw-seal air valve na may sinulid na takip at gasket; ABS valve housing na may silicone gasket seal; katugmang piston hand pump; molded TPU grip tab; welded malinaw na TPU window; hanggang 70% pagbabawas ng volume.	Mechanical seal na hindi nakasalalay sa diaphragm — ang pinakamatatag na arkitektura ng balbula	300
	SL-P1082 Travel Vacuum Compression Bag— tatlong sukat, 14L / 20L / 33L; TPU-laminated na tela; high-frequency welded seams; buong-haba na selyadong waterproof zipper; naka-center na one-way na balbula; IPX6; pump-free na pag-compress ng kamay.	Pagsasama ng balbula sa tatlong laki sa nakabahaging lohika ng tooling	500

Ang arkitektura ng balbula, probisyon ng filter at deflector, uri ng pump, panel ng bintana, zipper, edge binding, hanging hardware, laki, colorway at branding ay lahat ay tinutukoy sa bawat order, o maaaring bumuo ng isang bag mula sa isang sketch.

Kontrol sa Kalidad

Ang kalidad ay may gate sa tatlong tier.IQCsumasaklaw sa papasok na TPU laminate para sa kapal ng coating, adhesion at weldability, plusmga valve assemblies, diaphragms, gaskets, pump units, baterya, sealed zippers at binding webbinglaban sa nilagdaang pamantayan, na may pagkakaiba sa kulay at kabilisan.IPQCsumasaklaw sa cutting tolerance, window weld parameters, valve seating at capture, pump housing seal, zipper weld continuity at perimeter weld integrity, na may mga peel test sa sample welds sa bawat pagsisimula ng run.OQCsumasaklaw sa ISO 2859 AQL sampling, vacuum retention testing at gold-sample na paghahambing, na may available na SGS o QIMA inspection.

Sa pagitan nila ay umupo ang dalawang itinuro na pagsubok:100% inflation leak testingsa ilalim ng positibong panloob na presyon, at ang pamamaraan ng inspeksyon ng customer ngunboxing, vacuum extraction, 24-hour static rest, at air-leak determinationsa ilalim ng negatibong presyon. Ang lab din ay nagpapatakbo ng weld bond at peel strength, zipper fatigue cycling, valve cycling, pump cycle at battery charge-cycle testing, pump housing seal testing, puncture and tear resistance, tensile at burst, window flex at clarity, abrasion at color fastness.

FAQ: Produksyon ng Compression Bag

T: Bakit nawawalan ng vacuum ang mga compression bag kapag mukhang maayos ang mga tahi?
A: Kadalasan ito ay ang dayapragm sa halip na isang tahi. Ang mga hibla na nahuhulog sa pamamagitan ng damit at kama ay maaaring pumasok sa mga butas ng hangin ng balbula at bahagyang nakabukas ang diaphragm, kaya dahan-dahang nagre-refill ang bag — kaya naman ang mga gumagamit ay nag-uulat ng mga tagas na hindi nila mahanap. Ang isang elemento ng filter, mga radial air deflector at isang screw-down na takip ay tumutugon dito.

Q: Paano nakakabit ang balbula sa bag?
A: Sa pamamagitan ng mekanikal na pag-capture at pagbubuklod nang magkasama — ang pader ng bag ay nakulong sa pagitan ng inner valve body flange at isang panlabas na retaining cap, at ang flange ay nakakabit sa dingding. Bonding alone peels sa ilalim ng paulit-ulit na pump cycle; Ang pag-capture nang nag-iisa ay tumagas sa interface.

Q: Anong materyal dapat ang balbula?
A: Tugma sa panloob na ibabaw ng bag. Ang mga bono sa pagitan ng magkatulad na mga materyales ay higit na maaasahan kaysa sa malagkit na mga joint sa pagitan ng magkakaibang mga plastik, kaya sa isang TPU bag ang valve flange ay dapat na isang katugmang weldable polymer. Tukuyin ito sa tabi ng nakalamina.

Q: Bakit palakihin ang mga bag sa halip na i-vacuum lang ang mga ito?
A: Dahil ang dalawa ay nakakahanap ng magkaibang pagkakamali. Nilo-load ng inflation ang bawat seam, ang valve capture, ang zipper interface at ang window frame palabas mula sa loob — ang direksyon kung saan sila pinakamahina. Sinusuri namin ang inflation sa bawat yunit, at sinusuri ang vacuum na may 24 na oras na pagpigil din.

Q: Mas mahirap bang gawin ang built-in na pump?
A: Medyo. Ang isang powered assembly na hinangin sa isang flexible sealed wall ay nangangailangan ng sarili nitong mga parameter ng weld, isang gasketed ABS housing, isang screw-down na waterproof cap, at independent testing ng housing seal, ang buhay ng motor cycle at ang cycle ng charge ng baterya.

Q: Ano ang MOQ at lead times?
A: Mula sa 300 piraso sa mga modelo ng pump at 500 sa tatlong laki ng set ng paglalakbay, na may mga sample sa loob ng 7–15 araw at produksyon 30–45 araw pagkatapos ng pag-apruba.

Makipag-usap sa Pabrika

Para maglagay ng custom na vacuum compression bag sa produksyon, makipag-ugnayan sa Sealock sainfo@sealock.com.hko +86-769-82009361. Mahigit dalawampung taon ng high-frequency welding at industrial sewing sa ilalim ng isang bubong, balbula at pump integration, 100% inflation leak testing, dalawahang produksyon ng China–Vietnam, at isang buong pamamaraan ng inspeksyon ng customer sa bawat kargamento.
