Sa loob ng Sealock Lab: Ang Luggage Oscillation Impact Tester (XE-I09BA)

Halos lahat ng sakuna na pagkabigo ng bag na naririnig ng mamimili ay nagsisimula sa parehong lugar: ang punto kung saan ang isang strap, isang hawakan o isang D-ring ay nakakatugon sa panel ng katawan. Ang tela ay bihirang mapunit sa gitna. Ang mga zipper ay bihirang hatiin ang kadena. Ang nabigo ay ang anchor — ang ilang square centimeters ng welded patch, bar-tack o webbing loop na kailangang ilipat ang buong bigat ng isang load na bag sa isang flexible wall, libu-libong beses, sa mga load na hindi kailanman steady at hindi mahuhulaan. Iyon ang dahilan kung bakit ang isang static na pull test, gayunpaman kahanga-hanga ang bilang na ginagawa nito, ay isang mahinang predictor ng field returns. Ang isang joint na nakaligtas sa isang solong 80 kg na paghila ay maaari pa ring mabigo sa 400 na cycle ng isang 8 kg na dynamic na jolt, dahil ang pagkapagod at peak strength ay magkaibang pisika.

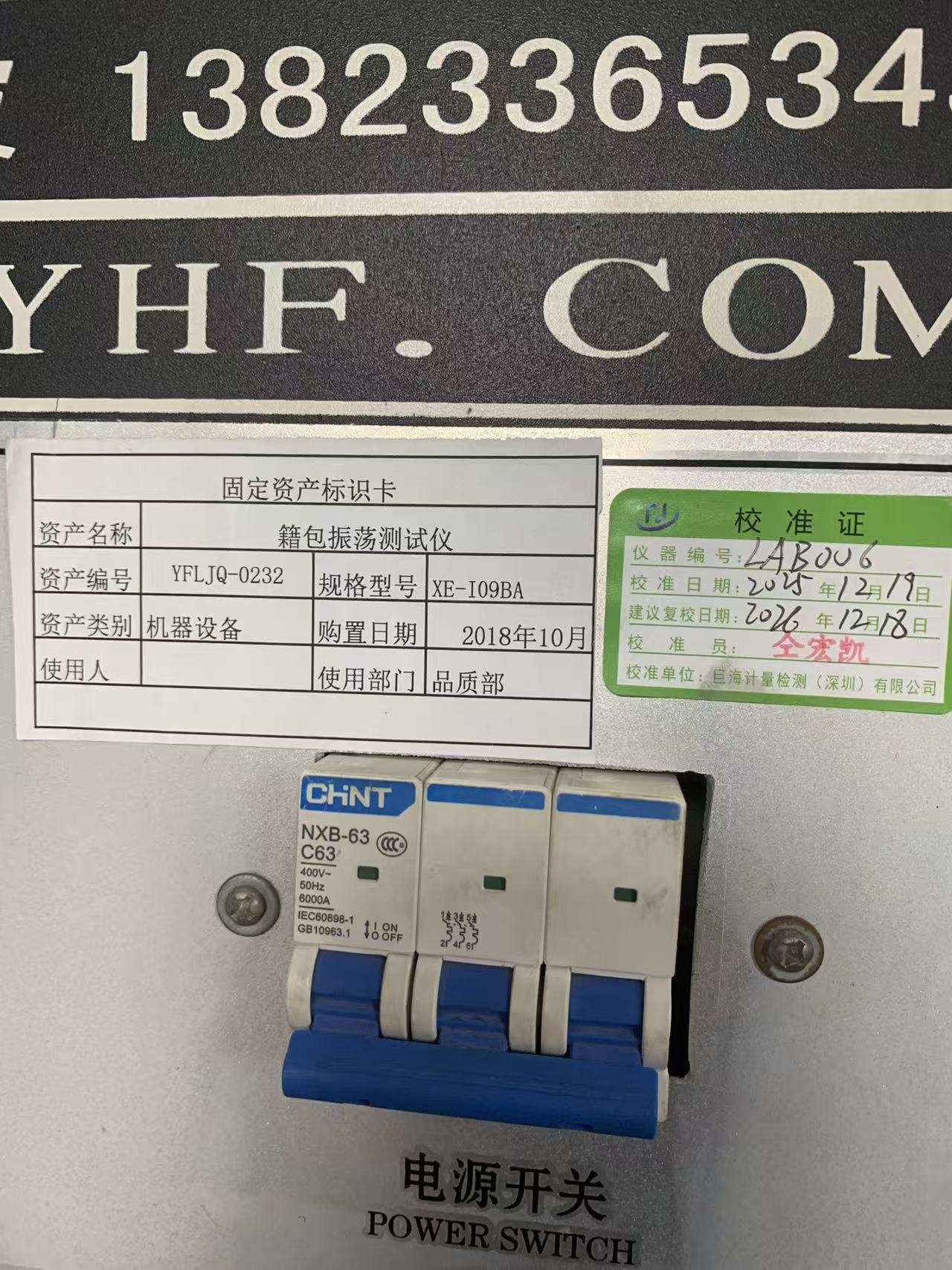

Ang makina na naghihiwalay sa dalawang mundong iyon sa aming lab ay ang luggage oscillation impact tester — asset YFLJQ-0232, model XE-I09BA, instrument number LAB-006, na nasa serbisyo sa aming departamento ng kalidad mula noong Oktubre 2018 at huling na-calibrate sa labas noong Disyembre 19, 2025, na may recalibration na nakatakda sa ilalim ng pamantayang pagpapatakbo sa ilalim ng 18 Disyembre 2026. YFL-WI-PZ-03, rebisyon A/0, na may petsang 28 Disyembre 2023. Itinuturo ng artikulong ito kung ano talaga ang ginagawa ng makina, kung bakit mas mahalaga ang pagsubok para sa mga high-frequency na welded waterproof na bag kaysa sa mga bagahe na karaniwang tinatahi, at kung ano ang dapat hilingin ng isang sourcing manager kapag nakita nilang "nasubok ang epekto ng osilasyon" sa sheet ng detalye ng supplier.

Ano talaga ang ibig sabihin ng "ocillation impact".

Ang pagsubok ay mapanlinlang na simple upang ilarawan at medyo mahirap gawin nang maayos. Ang isang bag ay kinakarga sa isang tinukoy na timbang, pagkatapos ay sinuspinde mula sa makina sa pamamagitan ng anumang bahagi na sinusuri - isang solong pang-itaas na hawakan, isang pares ng mga strap ng balikat, isang haul loop, isang ganap na pinahabang hawakan ng troli. Inaangat ng impact head ang load bag sa pamamagitan ng isang tinukoy na stroke, pagkatapos ay ilalabas ito. Ginagawa ng gravity ang natitira. Ang bag ay bumagsak, at ang isang damped spring assembly sa tuktok ng ulo ay sumisipsip at pagkatapos ay ibinabalik ang enerhiya ng pagkahulog, kaya ang ispesimen ay hindi lamang ibinagsak nang isang beses ngunit hinihimok sa isang patuloy na pagtaas-at-pagbagsak na oscillation. Ang bawat cycle ay nagpapadala ng shock wave pababa sa strap at papunta sa anchor point, pagkatapos ay ganap itong ibinababa. Mag-load, shock, magdiskarga, ulitin.

Ang pamantayang pamamaraan ng industriya ng magaan na Tsino na nagpapaporma nito, QB/T 2922-2018Case at bag — Paraan ng pagsubok para sa epekto ng pagyanig, ay naglalarawan sa prinsipyo bilang pagkarga sa bag na may tinukoy na timbang, pag-angat nito sa pamamagitan ng hawakan, strap ng balikat o fully extended na hawakan ng trolley sa pamamagitan ng isang set stroke, hinahayaan itong mahulog nang malaya sa ilalim ng gravity, at paggamit ng spring para sumipsip at magpalabas ng impact energy upang ang bag ay makaranas ng paulit-ulit na impact at oscillation — sa gayon ay masusubok ang shaking-impact endurance ng trolley handle, strap na katawan. Ang apparatus ay mahigpit na tinukoy: ang pinagsamang masa ng lower suction cup, upper damping block, impact rod at standard fixture ay 8.1 ± 0.2 kg, ang single-direction stroke ay 150 ± 5 mm, at ang noise-damping assembly sa upper suction cup ay naghahatid ng spring force na 110 ± 10 N kapag naka-compress na flush. Dapat pahintulutan ng control system na maisaayos ang impact rate, payagan ang bilang ng mga cycle na maitakda at maitala, at dapat na awtomatikong ihinto ang makina kung mahulog ang specimen sa panahon ng pagsubok.

Ang huling sugnay na iyon ay mas mahalaga kaysa sa hitsura nito. Ang awtomatikong paghinto sa pagbagsak ng ispesimen ay hindi isang tampok na kaginhawahan — ito ang dahilan kung bakit ang cycle ay nagbibilang ng isang wastong punto ng data. Kung ang isang strap ay mapunit sa cycle 612 at ang makina ay patuloy na humahampas sa isang walang laman na kabit hanggang umabot ito sa isang preset na 1,500, ang ulat ay walang sinasabing kapaki-pakinabang. Dahil huminto ang makina sa sandali ng paghihiwalay, ang counter readingayang pagod na buhay ng magkasanib na iyon.

Ang makina sa aming sahig

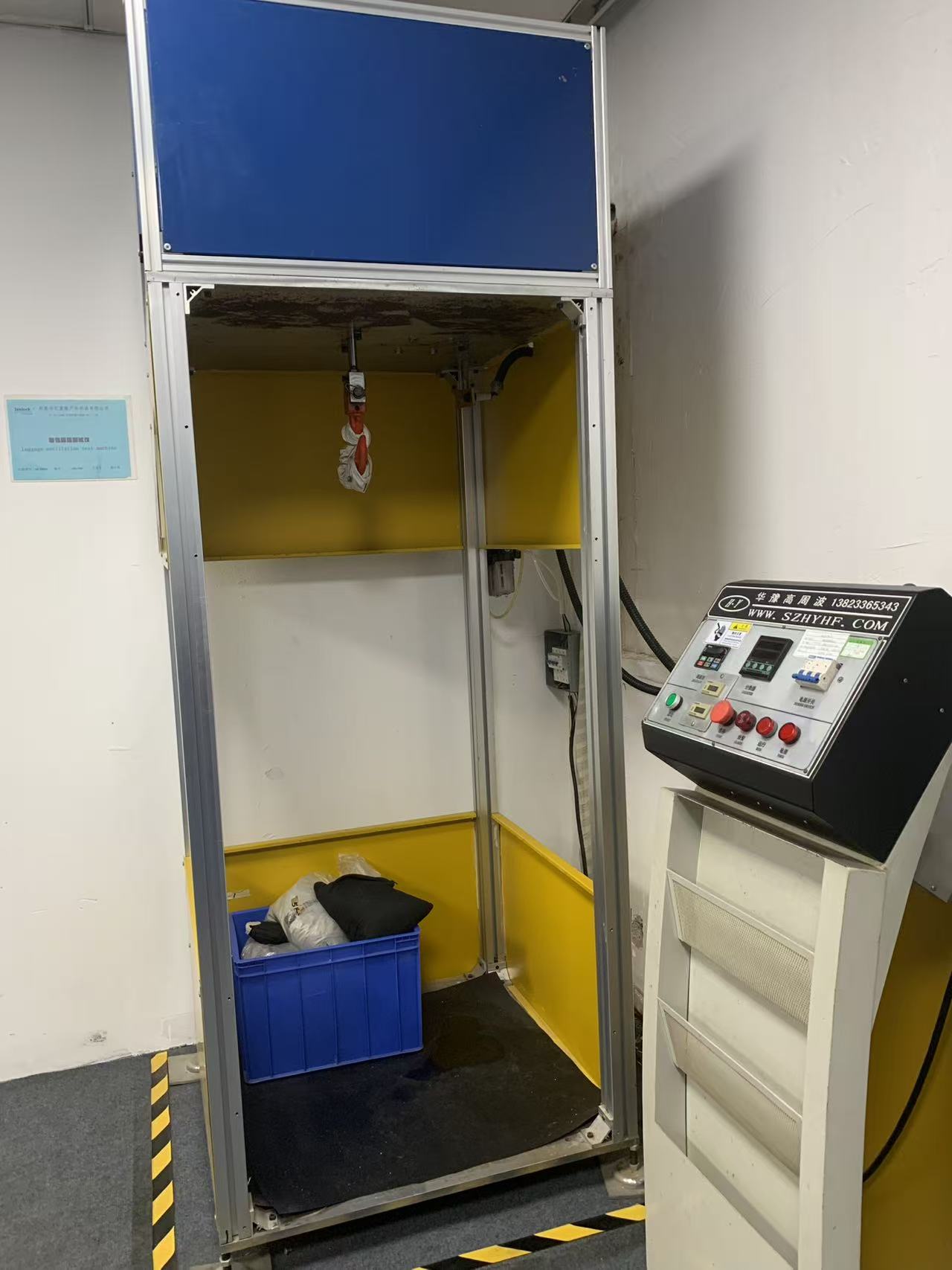

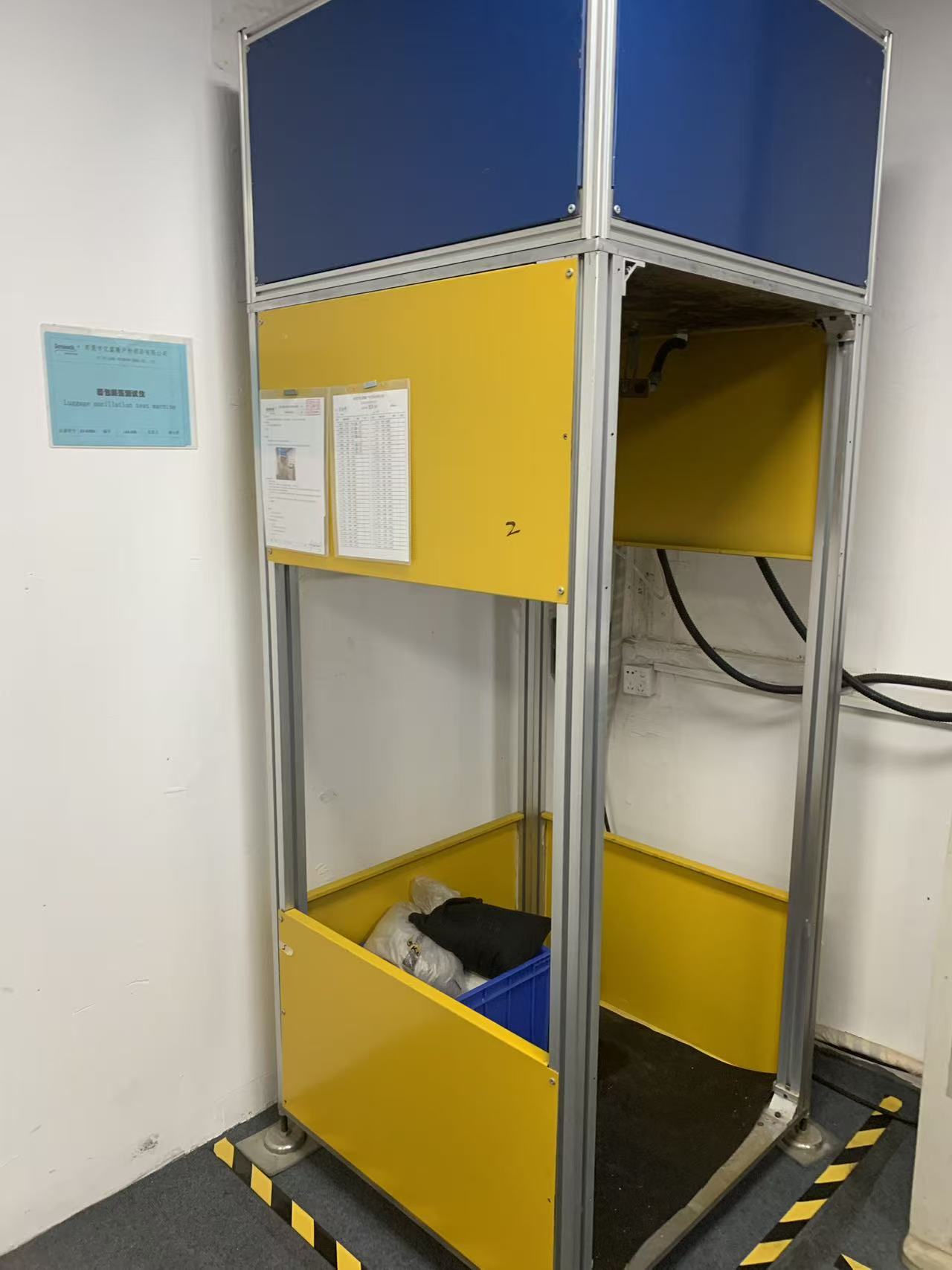

Ang aming unit ay itinayo ng isang Shenzhen high-frequency equipment maker at sadyang hindi nakakaakit. Ang test chamber ay isang extruded aluminum frame na may dilaw at asul na infill panel, bukas sa operating side, na may sahig na may mabigat na rubber mat upang patayin ang rebound. Ang ulo ng epekto ay nakabitin mula sa tuktok na crossmember; nasa ibaba nito ang ispesimen at, sa crate sa base, ang mga naka-calibrate na sandbag na ginagamit namin upang dalhin ang isang bag sa na-rate na test load nito. Ang isang hinged na pinto ay nagsasara sa gumaganang bahagi bago magsimula ang isang pagtakbo, na siyang tanging bagay na nakatayo sa pagitan ng isang operator at isang 20 kg na bag na mabilis na naglalakbay.

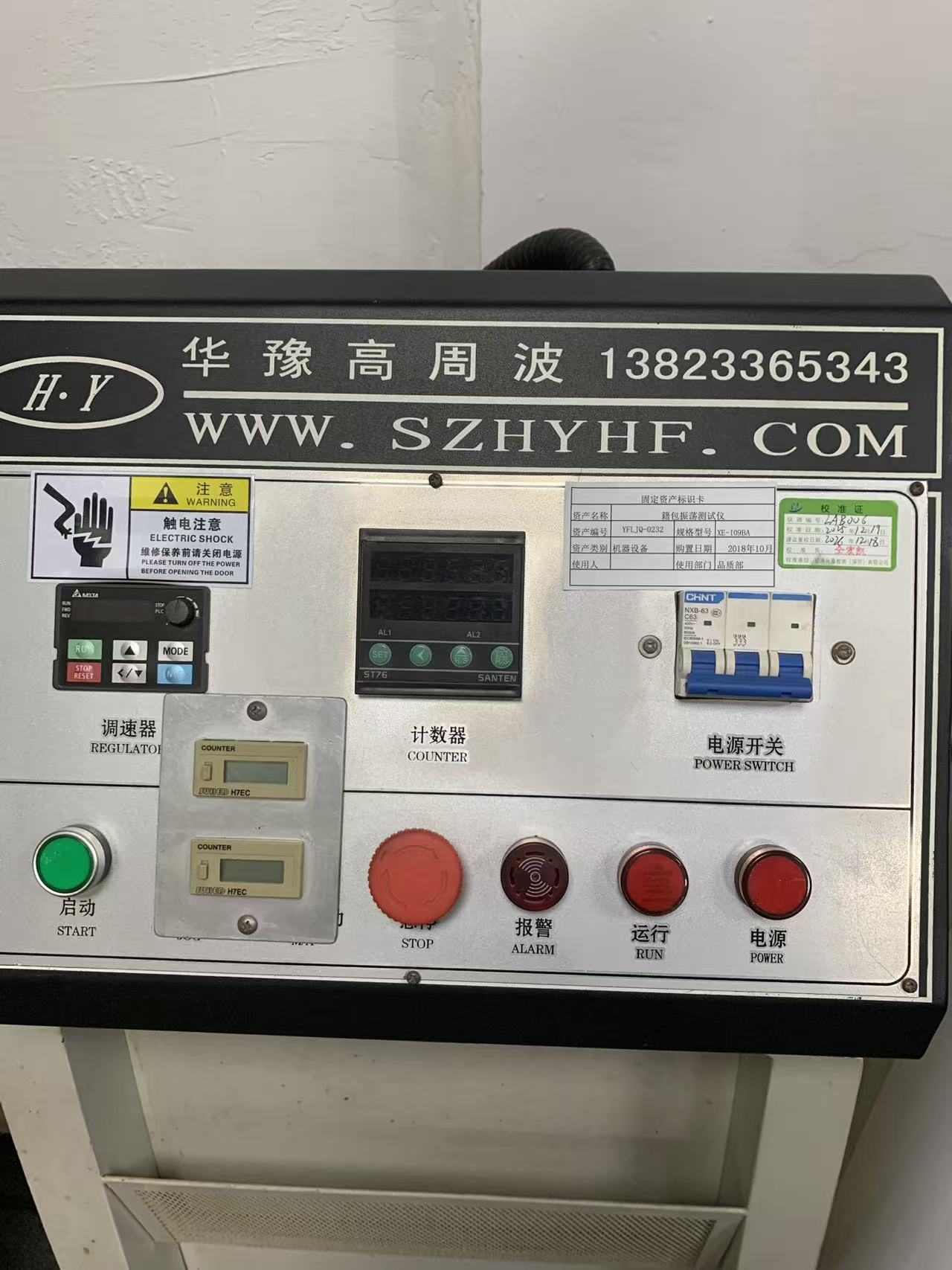

Ang control pedestal ay nakaupo sa labas ng hawla. Ang layout nito ay eksaktong nagsasabi sa iyo kung paano pinapatakbo ang pagsubok: isang Delta variable-frequency drive sa kaliwa ang gumaganap bilang speed regulator, isang SANTEN ST76 digital counter na may dalawang alarm channel ang nakaupo sa gitna, dalawang FUJI H7EC electromechanical counter ay nagtatala ng mga pinagsama-samang cycle na independiyente sa programmable, at isang three-pole CHNT NXB-63 C603 na breaker na may rating na V50 Hz. 6,000 A breaking capacity ang humahawak sa papasok na kapangyarihan. Sa ibaba ng mga ito ay ang start button, isang napakalaking mushroom-head emergency stop, at alarm, run at power indicator.

Ang mga duplicate na counter ay naroon para sa isang dahilan. Ang programmable counter ay kung ano ang humihinto sa makina sa target cycle; ang mga mekanikal na counter ay nag-iipon ng mga lifetime cycle sa makina at nagbibigay ng cross-check kung may nagtatanong kung ang isang run ay na-reset sa kalagitnaan ng pagsubok. Kapag nagtanong ang third-party na auditor ng customer kung paano namin nalalaman na ang isang ulat ay nagpapakita ng isang kumpletong pagtakbo, ito ang sagot na aming itinuturo.

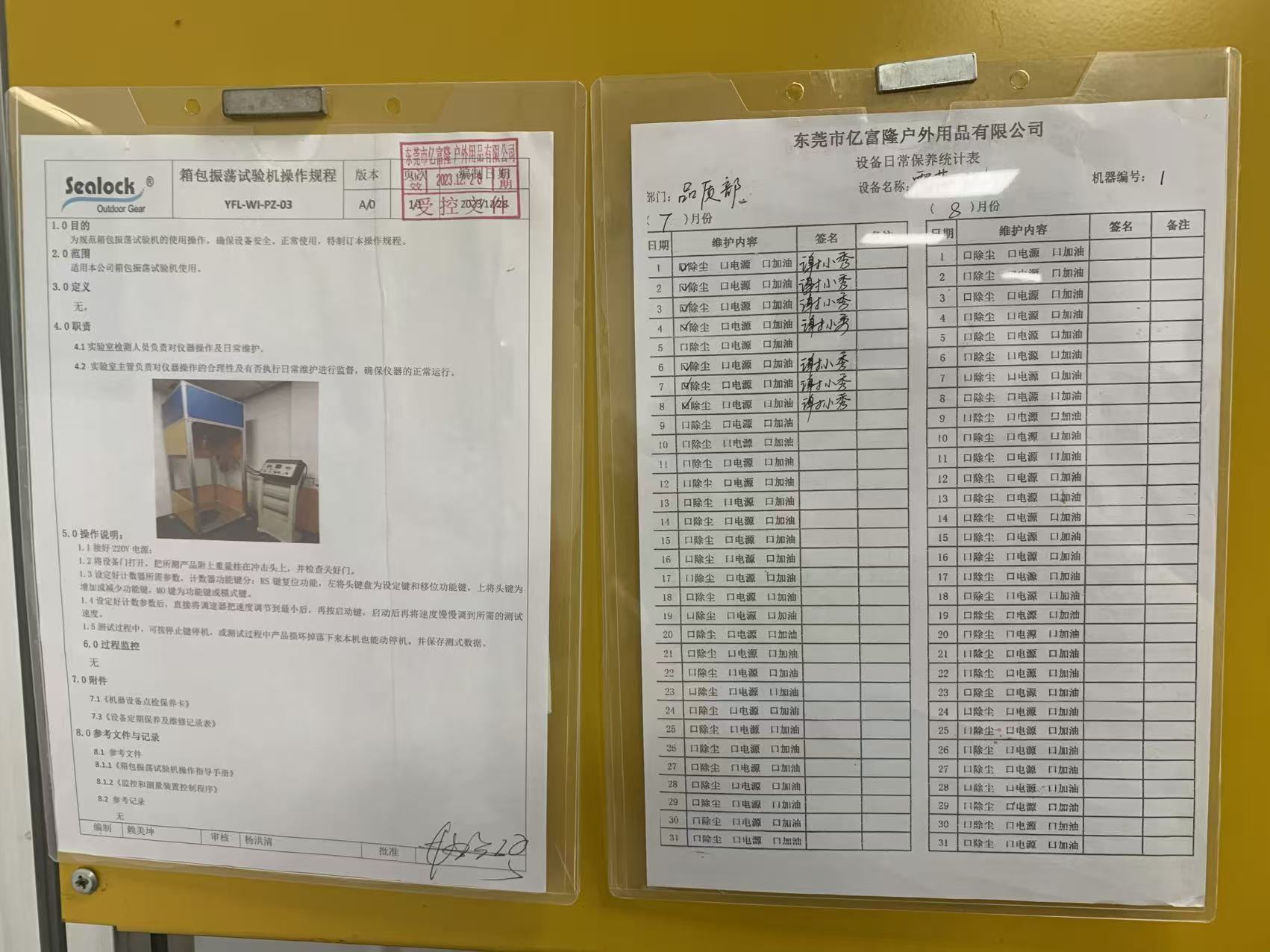

Paano namin ito pinapatakbo: SOP YFL-WI-PZ-03

Ang kinokontrol na pamamaraan na naka-post sa makina ay maikli, at ang bawat sugnay dito ay umiiral dahil minsan ay may nagkamali.

Ikinokonekta ng operator ang 220 V na supply, binubuksan ang pinto ng silid, isinasabit ang ispesimen — na-load na sa na-rate na timbang nito — sa ulo ng epekto gamit ang naaangkop na kabit, at kinukumpirma na nakasara nang maayos ang pinto bago gumalaw ang anumang bagay. Ang counter ay na-program: ang reset key ay nag-clear sa nakaraang run, ang shift at increment key ay nagtatakda ng target na cycle count, at ang mode key ay pipili ng counting function. Pagkatapos lamang maitakda ang target, ibababa ng operator ang speed regulator sa pinakamababa nito, pindutin ang simula, at pagkatapos ay dahan-dahang irampa ang bilis hanggang sa kinakailangang rate ng pagsubok. Ang pagsisimula sa bilis ay ipinagbabawal, dahil ang isang biglaang unang stroke ay nalalapat sa isang pagkabigla na hindi kailanman nilayon ng pamantayan at maaaring makagawa ng isang maling maagang pagkabigo sa kabit kaysa sa pinagsanib na sinusuri.

Habang tumatakbo, maaaring ihinto ng operator ang makina gamit ang stop key anumang oras. Kung masira at bumaba ang ispesimen, hihinto ang makina mismo. Pagkatapos ay naitala ang data ng pagsubok. Ang SOP ay nagtatalaga ng operasyon at nakagawiang pagpapanatili sa lab inspector at pangangasiwa ng pareho sa lab supervisor, at ito ay sinusuportahan ng isang pang-araw-araw na log ng pangangalaga — pag-aalis ng alikabok, pagsusuri ng kuryente, pagpapadulas — na nilagdaan araw-araw.

Bilang ng pag-load at pag-ikot: kung ano dapat ang mga numero

Tinutukoy ng pamantayan ng pamamaraan kung paano kalugin ang isang bag; ang pamantayan ng produkto ay tumutukoy kung gaano kahirap at kung gaano katagal. Para sa mga dala na bag na QB/T 1333-2018Handbag at knapsack, na nagtatakda ng test load ayon sa dami ng katawan ng bag sa halip na, tulad ng ginawa ng naunang edisyon ng 2010, ayon sa detalye ng produkto, at sinusuri lamang ang strap ng balikat kung saan ang isang hawakan at ang strap ng balikat ay nagsasalo-sapin sa isang magkapatong na rehiyong tinahi. Ang karaniwang komersyal na pagsubok ay tumatakbo sa 400 cycle sa dalawahang mga strap ng balikat sa ilalim ng 6 kg na tinukoy na load, na may mga handle na sinusuri sa sarili nilang load at cycle na kumbinasyon.

Ang apat na raang cycle ay isang palapag, hindi isang kisame, at ito ay naka-calibrate sa isang pang-araw-araw na handbag sa halip na isang 60-litro na tuyong duffel na itatapon sa isang deck ng bangka sa loob ng isang dekada. Ang aming panloob na kinakailangan sa pagdadala ng pagkarga ay 1,500 cycle at higit pa, at para sa mga expedition at marine program ay nagpapatakbo kami ng mas mataas na bilang sa mga load na itinakda mula sa na-rate na kapasidad ng bag sa halip na mula sa talahanayan ng dami ng pamantayan. Kapag ang sariling protocol ng isang kliyente ay tumukoy ng ibang kumbinasyon — isang mas mabigat na pagkarga sa mas kaunting mga cycle upang gayahin ang paghawak ng bagahe, o isang mas magaan na pagkarga sa mas mataas na bilang upang gayahin ang pag-commute — kinukuha lang ng makina ang mga numerong iyon. Ang bilis, pag-load at cycle na target ay ang lahat ng operator-set, na kung saan ay ang buong punto ng pagkakaroon ng instrumento sa loob ng bahay kaysa sa pagbili ng mga test slot sa labas.

Bakit naiiba ang pagsubok na ito para sa mga welded waterproof bag

Narito kung saan ang isang pabrika ng hindi tinatablan ng tubig na gear ay naghihiwalay mula sa isang maginoo na pabrika ng bagahe. Sa isang sewn bag, ang isang shoulder strap anchor ay isang webbing loop na nahuli sa isang tahi at pinalakas ng isang bar-tack. Ang failure mode ay thread abrasion at progressive stitch pull-out, at inanunsyo nito ang sarili nito: lumuwag ang mga stitches, skews ang loop, napansin ng mamimili bago ito bumitaw.

Sa isang high-frequency na welded bag, walang stitching sa anchor, o ang stitching ay pandekorasyon at ang tunay na load path ay dumadaan sa isang welded patch na nakakabit sa TPU o PVC na mukha ng body panel. Ang kasukasuan na iyon ay nabigo sa pamamagitan ng alisan ng balat, hindi sa pamamagitan ng abrasyon, at ang pagkabigo ng balat ay tahimik at biglaan. Ang isang weld na medyo malamig — hindi sapat na tirahan, kontaminadong ibabaw, isang die na naanod mula sa parallel ng isang fraction ng isang milimetro — ay papasa sa isang static na pull test nang kumportable at pagkatapos ay magde-delaminate sa patch edge sa isang lugar sa pagitan ng cycle 300 at cycle 900, dahil ang bawat oscillation cycle ay nagpepresyo sa parehong nangungunang gilid ng bond.

Ito ang kabiguan na bumubuo ng mga review na kinikilala ng bawat manager ng kategorya: ang bag na maayos sa loob ng isang season at pagkatapos ay "kakalabas lang ng strap sa bag" na may naiwan na malinis at hindi nababalot na patch outline. Ito rin ay, mahalaga, awaterproofingkabiguan at hindi lamang isang pagkabigo ng lakas, dahil ang bahagyang binalatan na patch ay nagbubukas ng daanan ng pagtagas sa pamamagitan ng materyal sa mukha bago pa ito tuluyang maghiwalay. Ang isang bag ay maaaring magsimulang magpapasok ng tubig sa shoulder anchor habang perpektong dinadala ang kargada nito.

Iyon ang dahilan kung bakit ang oscillation tester at angcomputerized tensile at peel testeray binabasa nang magkasama sa halip na magkahiwalay. Ang pagsusuri sa balat ay nagbibigay sa amin ng static na lakas ng bono ng isang welded seam sa kilo laban sa aming panloob na talahanayan ng materyal; Ang oscillation testing ay nagsasabi sa amin kung ang bono na iyon ay nabubuhay sa dynamic, paulit-ulit, single-edge loading sa geometry na aktwal na makikita nito sa serbisyo. Ang isang weld ay maaaring maging malakas at hindi pa rin nakakapagod kung ang patch geometry ay tumutuon sa alisan ng balat sa isang sulok. Ang pangalawang pagsubok lamang ang makakahanap nito.

Ang tinitingnan namin kapag natapos ang isang takbo

Ang nakumpletong cycle count ay isang kundisyon ng pass, hindi isang resulta ng pass. Kapag huminto ang counter, bumaba ang specimen at susuriin laban sa nakasulat na checklist: walang paghihiwalay o bahagyang paghihiwalay ng hawakan, strap o anchor patch; walang delamination o pag-angat sa gilid ng anumang welded reinforcement; walang bali, deformation o crack ng buckles, slider, D-rings o triglides; walang pagkasira ng thread sa anumang reinforcing stitch; walang pagbaluktot ng body panel sa paligid ng load point; at, para sa mga bag na may sistema ng troli, isang hawakan na umaabot pa rin at bumabawi nang maayos at positibong nakakandado.

Ang anumang bagay na kulang sa paghihiwalay ay naitala pa rin. Ang isang patch edge na tumaas ng dalawang millimeters sa 1,500 cycle ay isang dumaan na bag at isang bagsak na proseso, at ito ay babalik sa engineering bilang isyu ng welding parameter sa halip na ma-sign off. Kung saan ang pagsubok ay mapanira o ang ispesimen ay minarkahan, ang sample ay naka-quarantine at hindi muling ipasok ang mabibiling stock.

Kung saan ito nakaupo sa mas malawak na chain ng QC

Walang solong instrumento ang nagpapatunay sa isang bag. Sinasaklaw ng oscillation tester ang dynamic load endurance sa mga anchor point, at ito ay ibibigay sa lahat ng direksyon: angzipper reciprocating life testertumatagal ng pagsasara sa pamamagitan ng 3,000 cycle sa ilalim ng angkop na sukat na lateral at longitudinal load; angabrasion testerat angrubbing color fastness testertugunan ang tibay ng ibabaw at tapusin ang paglipat; angProgrammable na temperatura at halumigmig na silidpinapatanda ang materyal na itinakda sa pamamagitan ng hot-humid at sub-zero na pagbibisikleta bago muling suriin ang mga mekanikal na katangian. Pagkatapos ang buong assembly ay pupunta sa full water-immersion testing ng dalawang oras o higit pa para sa mga submersible na produkto, o malakas na ulan at water-jet testing para sa mga produktong na-rate na lumalaban sa ulan kaysa sa immersion.

Pagpapatakbo ng oscillation testingpagkataposang pag-iipon ng klima ay isa sa mga mas nagpapakitang pagkakasunud-sunod na magagamit ng isang mamimili, at ito ay nagkakahalaga ng tahasang pagtukoy. Nawawalan ng makabuluhang lakas ng balat ang mga joint-assisted joint at ilang TPU film grades pagkatapos ng pitumpu't dalawang oras na pagkakalantad sa mainit na basa. Ang isang strap na anchor na nakaligtas sa 1,500 cycle bago at 600 cycle pagkatapos ng pagtanda ay nagsasabi sa iyo ng isang bagay na hindi kailanman gagawin ng room-temperature test.

Ano ang dapat hilingin ng mga mamimili

Ang "nasubok na oscillation" sa isang spec sheet ay walang ibig sabihin kung walang apat na numero sa likod nito: ang pagkarga sa kilo, ang bilang ng cycle, ang nasubok na bahagi, at ang pamantayan sa pagtanggap. Tanungin ang lahat ng apat. Itanong kung naabot na ba ang bilang o kung maagang huminto ang makina. Itanong kung ang bag ay sinubukan bago o pagkatapos ng environmental conditioning. At para sa mga welded na produkto partikular, tanungin kung kasama sa post-test inspection ang edge-lift sa mga welded reinforcement patch, dahil ang isang supplier na nag-iinspeksyon lang para sa paghihiwalay ay mag-uulat ng pass sa isang bag na nagsimula nang magbalat.

Para sa mga programa ng OEM at ODM, sabay-sabay naming itinakda ang mga parameter na ito sa yugto ng pagbuo, patakbuhin ang mga ito sa mga unang artikulo bago ma-freeze ang tooling, at ulitin ang mga ito sa panahon ng produksyon. Kung saan kinakailangan ang sariling protocol ng brand o ulat ng laboratoryo ng third-party, ang in-house na data ang magiging pre-screen: mas gugustuhin naming hanapin ang problema sa cycle 700 sa sarili naming palapag kaysa sa ulat ng SGS o QIMA tatlong linggo bago ipadala.

Mga madalas itanong

Ang oscillation impact testing ba ay pareho sa isang drop test?

Hindi. Sinusuri ng isang drop test kung ano ang nangyayari sa isang bag at mga nilalaman nito sa isang hindi makontrol na epekto laban sa isang matigas na ibabaw. Sinusuri ng oscillation impact testing ang pagkapagod sa mga carrying point sa ilalim ng daan-daan o libu-libong kinokontrol na load-and-release cycle. Nakahanap sila ng iba't ibang mga pagkabigo, at ang isang bag ay maaaring makapasa sa isa nang kumportable habang nabigo ang isa.

Maaari bang subukan ng makinang ito ang isang malambot na palamigan o isang tuyong bag pati na rin ang isang backpack?

Oo. Anumang bagay na may tinukoy na carry point ay maaaring isabit mula sa kabit — isang solong haul handle sa isang tuyong bag, dalawahang strap ng balikat sa isang mas malamig na backpack, isang pang-itaas na grab handle sa isang duffel. Ang mga soft-sided na produkto ay may padded sa lugar ng contact ng fixture upang hindi masira ng clamp ang strap at lumikha ng false failure sa grip sa halip na sa joint.

Anong load ang dapat gamitin kung ang bag ay walang nai-publish na kapasidad?

Ang pamantayan ng produkto ay nakukuha ito mula sa dami ng katawan ng bag. Sa pagsasagawa, para sa panlabas na kagamitan mas gusto naming subukan sa rate na kapasidad na talagang magpi-print ang isang brand sa sarili nitong packaging, kasama ang margin, dahil iyon ang bilang na ituturing ng isang mamimili bilang pahintulot.

Ginagarantiya ba ng isang pumasa na resulta ang bag na hindi mabibigo sa field?

Ginagarantiyahan nito na ang disenyo at ang proseso, bilang na-sample, ay na-clear ang isang tinukoy na threshold ng pagkapagod. Ang tibay ng field ay nakasalalay din sa pagkakapare-pareho ng produksyon, kaya naman ang oscillation testing ay pinapatakbo sa mga sample ng produksyon sa halip na sa golden sample lamang, at kung bakit ang mga in-process na welding na parameter ay independiyenteng sinusubaybayan.

Naka-calibrate ba ang kagamitan?

Sa panlabas, sa pamamagitan ng isang accredited calibration house, na may naka-post na sertipiko sa makina. Ang kasalukuyang certificate ay magsisimula sa Disyembre 19, 2025 at ang muling pagkakalibrate ay matatapos sa Disyembre 18, 2026. Ang katayuan ng pagkakalibrate ay bahagi ng bawat panloob na pag-audit at available sa mga bumibisitang customer kapag hiniling.
